Splitter PLC
Splitterele PLC sunt folosite pentru a separa sau combina semnale optice. Un PLC (circuit cu undă luminoasă plană) este o componentă micro-optică bazată pe tehnologia circuitelor cu undă luminoasă plană și oferă o soluție de distribuție a luminii cu cost redus, cu factor de formă mic și fiabilitate ridicată. PLC-urile sunt fabricate folosind circuite de ghidare de undă din sticlă de silice care sunt aliniate cu un cip de matrice de fibre cu canale în V care utilizează fibră panglică. Odată ce totul este aliniat și lipit, este apoi ambalat într-o carcasă în miniatură. Splitterele PLC au performanțe de înaltă calitate, cum ar fi pierderea de inserție scăzută, PDL scăzut, pierdere mare de returnare etc. PLC-ul este o tehnologie mai recentă. Splitterele PLC oferă o soluție mai bună pentru aplicații mai mari. Ghidurile de undă sunt fabricate folosind litografie pe un substrat de sticlă de silice, ceea ce permite direcționarea unor procente specifice de lumină. Ca rezultat, splitterele PLC oferă divizări precise și uniforme cu pierderi minime într-un pachet eficient. Splitterul PLC este un element micro-optic care utilizează tehnici fotolitografice pentru a forma ghiduri de undă optice pe un substrat mediu sau semiconductor pentru realizarea funcției de distribuție a ramurilor. Splitterul de circuit de unde luminoase plane (PLC) este un tip de dispozitiv de gestionare a puterii optice care este fabricat folosind tehnologia ghidului de undă optică de silice pentru a distribui semnale optice de la biroul central (CO) în mai multe locații. Splitter PLC: Pierderile nu sunt sensibile la lungimea de undă, spectrală. uniformitatea este mai mare, este mai compactă și costă mai mică cu grade mai mari de despicare.
Avantajele produsului
Compact și eficient
Construit având în vedere eficiența, splitter-ul nostru PLC are un design compact care optimizează utilizarea spațiului. Indiferent dacă aveți de-a face cu instalații cu spațiu limitat sau cu configurații mai mari, splitter-ul nostru se potrivește perfect în infrastructura dvs. de rețea.
Aplicații versatile
De la rețele rezidențiale la configurații complexe ale întreprinderilor, PLC Splitter se adaptează la o varietate de aplicații. Fie că este vorba de conexiuni punct-la-multipunct sau de rețele optice pasive (PON), splitter-ul nostru oferă performanțe consistente și fiabile.
Construit să reziste
Fabricat din materiale de înaltă calitate, splitter-ul nostru PLC este proiectat pentru durabilitate și rezistență. Construcția sa robustă asigură stabilitate și performanță optimă, chiar și în medii solicitante.
Instalare usoara
Dispunând de conectori ușor de utilizat, splitter-ul nostru PLC simplifică instalarea. Eficientizați configurarea sau extinderea rețelei cu un splitter conceput pentru ușurință în utilizare, economisind timp și efort.
Conectivitate de încredere
Bazați-vă pe performanța PLC Splitter pentru a asigura distribuția neîntreruptă a semnalului. Performanța sa consistentă și fiabilă minimizează riscul de degradare a semnalului, asigurând conectivitate continuă.
Design gata pentru viitor
Pregătiți-vă pentru viitorul rețelei cu un splitter care acceptă transmisia de date de mare viteză și tehnologiile în evoluție. Splitter-ul nostru este conceput pentru a se adapta la cerințele în schimbare ale rețelei.
De ce să ne alegeți
Echipamente avansate
Fiecare departament de producție este echipat cu cele mai avansate dispozitive de producție și testare din industrie. avem o operațiune flexibilă pentru a fi compatibile cu toate tipurile de stiluri de afaceri ale clienților și pentru a întâlni diferite .
Control de calitate
Cablurile de fibră sunt proiectate în special pentru a minimiza eficient congestia. Întreaga companie aderă strict la sistemul de management al calității ISO9001, ISO14001, ISO45001.
Echipa profesională
O echipă puternică de ingineri realizează servicii multiple de ingineri pentru un singur client. Nu numai că vă oferim o garanție de calitate, ci și păstrăm cu hotărâre secretele dvs. de afaceri și vă protejăm informațiile confidențiale.
Soluție unică
Tratează fiecare client ca și cum ar fi munca noastră cea mai importantă. avem oferte capabilitățile unei mari afaceri. Clienții noștri sunt mulțumiți din nou și din nou de angajamentul de care dăm dovadă.
Tip produs
Bare Fiber PLC Splitter
Splitterul PLC cu fibră goală nu are conector la capetele fibrei goale. Poate fi îmbinat cu alte fibre optice în caseta coadă, instrumentul de testare și sistemul WDM, ceea ce minimizează ocuparea spațiului. Este utilizat în mod obișnuit pentru FTTH, PON, LAN, CATV, echipamente de testare și alte aplicații.

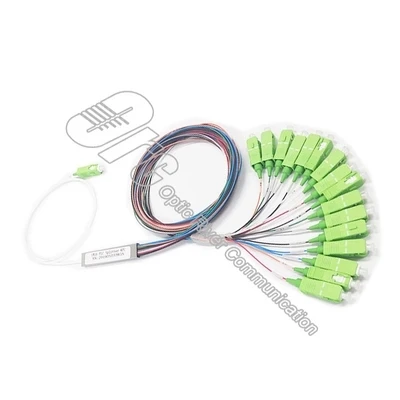

Splitter Micro/Mini PLC
De asemenea, splitterul micro/mini PLC are un aspect similar cu splitterul PLC gol. Dar are un pachet de tuburi inoxidabile mai compact, care oferă o protecție mai puternică a fibrei, iar capetele sale de fibre sunt toate terminate cu conectori de fibră optică. Conectorii sunt disponibile în mod obișnuit cu tipurile SC, LC, FC și ST. Astfel, nu este nevoie de îmbinare a fibrelor în timpul instalării. Splitterul micro/mini PLC este utilizat în principal pentru diferite conexiuni peste cutii de distribuție sau dulapuri de rețea.

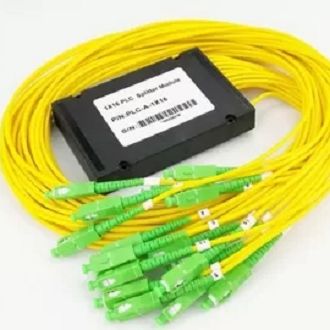

Splitter ABS PLC
Splitter-ul PLC ABS are o cutie din plastic ABS pentru a proteja splitter-ul PLC pentru a se adapta la diferite medii și cerințe de instalare. Modulele splitter comune sunt 1×4, 1×8, 1×16, 1×32, 1×64, 2×4, 2×8, 2×16, 2×32. Este utilizat pe scară largă cu cutia de distribuție de fibră în aer liber pentru rețelele PON, FTTH, FTTX, PON, GOPN.
Splitter PLC tip tavă
Divizorul PLC de tip tavă poate fi considerat carcasa de fibră care conține divizorul de fibre PLC în interiorul unei carcase. Este adesea instalat direct în cutia de distribuție de fibră optică sau cadru de distribuție optică. Conectorii FC, SC, ST și LC sunt selectivi pentru terminare. Splitterul PLC tip tavă este o soluție ideală pentru împărțirea în locurile care se află în apropierea OLT sau ONU.
Splitter PLC montat pe rack
Splitter-ul PLC montat în rack poate fi utilizat atât pentru aplicații interioare cât și exterioare în proiecte FTTx, CATV sau centre de comunicații de date. Folosește standardul unității de rack de 19-inchi pentru a conține splitter-ul PLC în interiorul unei unități de rack
LGX PLC Splitter
Splitterul LGX PLC sau LGX box PLC splitter are o cutie metalică puternică pentru a găzdui splitterele PLC. Poate fi folosit singur sau poate fi instalat cu ușurință într-un panou de patch-uri standard de fibră sau o carcasă de fibră. Carcasa standard LGX mental box oferă o metodă plug-and-play de integrare în rețea, care elimină orice risc în timpul instalării. În timpul desfășurării, nu este necesar nicio îmbinare sau personal calificat.
Aplicații
Distribuție de rețele FTTH, LAN și CATV. După cum am menționat mai devreme, este ideal și pentru utilizarea în telecomunicații, cu echipamente de transmisie optică și în domeniul instrumentelor de testare.
O altă aplicație a splitter-ului este în sistemele cu fibră optică, unde este folosit ca senzor de monitorizare, senzor de cablu optic și unitate de distribuție a semnalului.
Splitter-ul nostru PLC vine cu o gamă largă de caracteristici care îl fac să iasă în evidență față de alte produse similare de pe piață. În primul rând, are o configurație 1x4, ceea ce îl face potrivit pentru utilizarea în rețele la scară mică.
Splitter-ul folosește o tehnologie unică de ghidare de undă plană care asigură stabilitate și fiabilitate ridicate. Ghidul de undă oferă, de asemenea, pierderi de inserție reduse și uniformitate excelentă a lungimii de undă pe întregul spectru.
Proces de producție
Etapele cheie de producție ai PLC Splitter
Splitterul PLC este compus din multe piese miniaturale. Printre acestea, există trei componente principale: matrice de fibre pentru intrare și ieșire și cip. Aceste trei componente principale decid dacă splitter-ul PLC este de bună calitate sau nu. Să vedem pașii cheie de fabricație ai unui splitter PLC.
Pregătirea componentelor
Cipul de circuit PLC este proiectat și încorporat pe o bucată de napolitană de sticlă. Fiecare capăt al vafei de sticlă este lustruit pentru a asigura o suprafață plană de înaltă precizie și o puritate ridicată. Canelurile în V sunt măcinate într-un substrat de sticlă. O singură fibră sau o fibră cu panglică multiplă este asamblată pe substratul de sticlă. Acest ansamblu este lustruit.
Ambalare
Splitter-ul aliniat gol este asamblat într-o carcasă metalică în care sunt fixate cizme de fibră la ambele capete ale ansamblului. Se va face un test de ciclu de temperatură pentru o verificare finală pentru a asigura starea finală a produsului.
Testare
Elementele de testare optică includ pierderea de inserție, pierderea dependentă de uniformitate și polarizare. Această testare este pentru a se asigura că splitterul respectă parametrii optici din specificația GR-1209 CORE.
Blocuri de construcție a produsului
Structura interna
Fibra optică este împărțită în 32 de ieșiri. Cipul PLC este realizat din sticlă de silice încorporată cu ghid de undă optic. Ghidul de undă are trei ramuri de canale optice. Când lumina este ghidată prin canale, este împărțită în mod egal în mai multe lumini și transmisă prin porturile de ieșire.
Configurație exterioară
Bare splitter este componenta de bază a splitterului de fibre PLC. Pentru o mai bună protecție a fibrei fragile și o utilizare optimizată, splitterele PLC sunt adesea echipate cu tub liber, conector și cutie de acoperire. Splitterele PLC sunt realizate în mai multe configurații diferite, inclusiv ABS, cutie LGX, tip Mini Plug-in, tip tavă, montare în rack 1U etc. De exemplu, splitterul PLC cu montare în rack 1RU este proiectat pentru rețelele de distribuție cu fibră optică de înaltă densitate. Poate oferi performanțe super optice și instalare rapidă. Acest splitter este preasamblat și fibrele sunt terminate cu conectori SC. Este gata pentru instalare imediată.
Îngrijirea produsului și precauții
Atunci, cum se determină calitatea unui splitter PLC? Standardele GR-1209 oferă criterii complete de performanță optică. Următoarele vor introduce aceste specificații, cum ar fi trecerea de bandă optică, pierderea de inserție, pierderea de retur, uniformitatea și directivitate.
Într-un sistem PON, transmisia în aval utilizează o lungime de undă de 1490 nm și o lungime de undă de 1310 nm pentru transmisia în amonte. În plus, trebuie luate în considerare și cerințele pentru suprapunerea video RF și testarea/întreținerea rețelei. Lungimea de undă de transmisie pentru video RF este de 1550 nm. Iar lungimile de undă pentru testarea și întreținerea rețelelor sunt de 1550 nm și 1625 nm. Deci, lungimea de undă standard de operare pentru un splitter PON este determinată ca 1260 ~ 1650 nm, care acoperă majoritatea benzilor optice.
Splitter-ul optic are cea mai mare atenuare dintr-un sistem PON. Pierderea de inserție se transferă de la portul de intrare la portul de ieșire. Pentru a conserva puterea unui sistem PON, pierderea de inserție ar trebui redusă la minimum. Există formule pentru a calcula pierderea maximă de inserție a unui splitter optic într-un sistem PON conform standardului GR{{{0}}: 0,8 + 3,4 log2N (pentru splitter optic 1xN) și 1 .0 + 3.4 log2N. Pentru a decide dacă pierderea de inserție este în intervalul calificat, trebuie să alegeți o formulă de calculat.
Uniformitate înseamnă valoarea maximă a pierderii de inserție între un port de intrare și oricare două porturi de ieșire sau între două porturi de intrare și un port de ieșire. Acest lucru poate asigura că puterea de transmisie la fiecare port de ieșire al splitterului este aceeași într-un sistem PON pentru a simplifica proiectarea rețelei.
Directivitate este partea de putere transferată de la un port de intrare la un alt port de intrare sau de la un port de ieșire la un alt port de ieșire. Pentru un splitter optic 2xN, atunci când lumina se injectează într-unul dintre porturile de intrare, lumina nu se propagă numai în afara portului de ieșire. O parte din lumină se propagă înapoi prin al doilea port de intrare. Și când lumina se injectează într-unul dintre porturile de ieșire, lumina se propagă înapoi prin celelalte porturi de ieșire. Într-un sistem de transmisie bidirecțională, cum ar fi un PON, directivitatea este utilă pentru a reduce diafonia semnalului. O valoare mare a directivității va crește pierderea de inserție din cauza pierderii de putere optică.
Poze din fabrică
certificat
FAQ
Î: Cum funcționează un splitter PLC?
Î: Care dintre următoarele este componenta splitterului PLC?
Î: Care sunt diferitele tipuri de splittere PLC?
Î: Cum funcționează ieșirile PLC?
Î: Ce face un splitter pasiv?
Î: PLC funcționează AC sau DC?
Î: Cum pornește un PLC un motor?
Î: Cum sunt controlate PLC-urile?
Î: Cum sunt controlate PLC-urile de la distanță?
Î: Care dintre următoarele este componenta splitterului PLC?
Î: Ce face un splitter?
Î: Care este diferența dintre splitterul activ și pasiv?
Î: Unde este folosit un splitter PLC?
Î: Ce înseamnă dB pe splitter?
Î: Cum funcționează un combinator splitter?
Î: Ce este întreținerea PLC?
Î: Ce sunt cele trei comenzi pe care le poate face PLC?
Î: Ce face un splitter pasiv?
Î: Care este diferența dintre un combinator și un splitter?
Î: Ce este splitterul optic PLC?
Suntem cunoscuți ca unul dintre cei mai importanți producători de splitter plc din China. Vă rugăm să nu ezitați să cumpărați splitter plc de înaltă calitate fabricat în China aici din fabrica noastră. Pentru servicii personalizate, contactați-ne acum.
