Descriere
| Tip de fibre: | OM5 | Material cablu: | LSZH |
|---|---|---|---|
| Număr de fibre: | 16 fibre | Tip polonez: | UPC |
| Culoare cablu: | Verde lime | Tip conector: | MPO Femeie și LC |
| A evidentia: |
Cablu Fanout OM5 MPO, Cablu de cablare LSZH MPO, Cablu fibră OM5 |
||

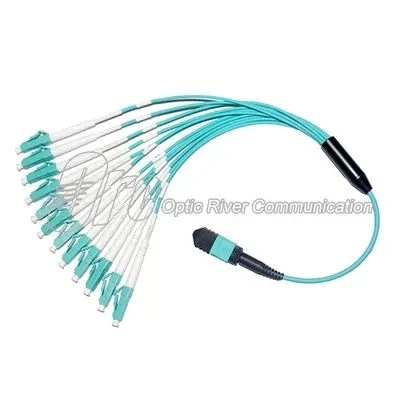

Cablu Fanout OM5 MPO
Lime Green OM5 MPO Fanout Cable 16 Fibres UPC Polish Tip pentru cablare MPO
Cordonul de corecție 16F MPO-LC cu cablu de fibră optică OM5 poate fi aplicat la transmisia de date între transceiver-ul 100G/400G și transceiver-ul 25G/10G. Lungimea cablului trunchi și a cablului de rupere pot fi personalizate în funcție de nevoile dvs. Și vă vom trimite desenul generat de la inginer pentru confirmare.
Caracteristici
◆ Opțiunile de polaritate sunt stilul TIA A, B sau C (Metoda B este standard)
◆ Ventilați fibrele de la conectorii MPO/MTP în simplex sau duplex individual
◆ Personalizat pentru lungime, eșalonare, tip de conector, stil de rupere, număr de fibre și etichetare
◆ Disponibil în OS1/2, OM2, OM3-150, OM3-300, OM4 și OM5
◆ Disponibil în FC, LC, SC, ST, MU, E2000 și MPO/MTP®
Aplicație
◆ Conexiune jumper
◆ Cablajul centrului de date
◆ Casete MPO, rafturi
◆ Rețeaua de telecomunicații
◆ Transceiver 40G, 100G și QSFP
Specificație
1. Temperatura de funcționare și depozitare
|
|
Parametrii |
Min |
Max |
Unitate |
|
1 |
Temperatura de Operare |
-40 |
70 |
grad |
|
2 |
Temperatura de depozitare |
-40 |
70 |
grad |
2. Performanță optică
|
Articol |
Parametrii |
||||
|
Conector MPO/MTP® |
SM(1310nm/1550nm) |
MM(850nm) |
|||
|
Standard |
Pierdere scăzută |
Standard |
Pierdere scăzută |
||
|
Pierdere de inserție |
Tipic |
0.5dB |
0.2dB |
0.5dB |
0.2dB |
|
Maxim |
0.7dB |
0,35dB |
0.7dB |
0,35dB |
|
|
Pierdere de returnare |
>=60dB pentru APC |
-- |
|||
|
>=40dB pentru computer |
>=20dB pentru computer |
||||
|
Masculin Feminin |
Masculin: cu Pin; Femeie: fără știft |
||||
|
Conector LC/FC/SC |
||||
|
Articol |
SM |
MILIMETRU |
||
|
|
1310nm/1550nm IL(dB) |
1310nm/1550nm RL(dB) |
850 nm IL(dB) |
850nm RL(dB) |
|
PC |
<=0.2 |
>=50 |
<=0.3 |
>=25 |
|
APC |
<=0.3 |
>=60 |
N/A |
N/A |
3. Parametrii de geometrie
|
MT |
||||
|
Măsurare |
Limite de trecere/eșec |
|||
|
Parametrii |
Min |
Max |
||
|
Raza de curbură |
Axel lung |
2000 mm |
∞ |
|
|
Scurt Axel |
50 mm |
∞ |
||
|
Unghi |
Axel lung |
-0.2 grade |
0.2 grade |
|
|
Scurt Axel |
APC |
7,8 grade |
8,2 grade |
|
|
PC |
-0.2 grade |
0.2 grade |
||
|
Înălțimea fibrei |
1000 nm |
3000nm |
||
|
Înălțime diferită a fibrei |
N/A |
500 nm |
||
|
Înălțimea fibrei adiacente |
N/A |
300 nm |
||
|
Lungimea virolei |
7,9 mm |
N/A |
||
|
FC/LC/SC UPC |
||
|
Articol |
Trecut picat |
|
|
Parametrii |
Min |
Max |
|
FC BOR |
10.00mm |
25.00mm |
|
LC ROC |
7.00mm |
25.00mm |
|
Înălțimea fibrei |
-100.00nm |
50.00NM |
|
Apex Decalaj |
0.00μm |
50.00μm |
|
FC/SC/LC APC |
||
|
Articol |
Trecut picat |
|
|
Parametrii |
Min |
Max |
|
ROC |
5.0mm |
12.00mm |
|
Înălțimea fibrei |
{{0}}}.0nm |
50.0nm |
|
Apex Decalaj |
0.00μm |
50.00μm |
|
Unghiul APC |
7.700 de grade |
8.300 de grade |
|
Eroare cheie |
-0.500deg |
0.500deg |
4. Detaliu conector
Avantajele produsului
◆ Am trecut multe verificări ale sistemului de calitate, cum ar fi ISO, RoHS; și a trecut Audiția furnizorului contului cheie.
◆ Avem o capacitate mare de producție. Capacitatea standard a cablului de corecție este de 15,000 conectori/zi, iar capacitatea produsului MT este de 3000 de conectori/zi.
◆ Standardul nostru de testare este mult riguros. Fiecare cablu este testat individual în linia noastră de producție și este testat 100% de către departamentul QC.
◆ Serviciul nostru este calificat. Insistăm pe servicii receptive și informate pentru fiecare client.
ORC QC Proces Flux Chat
FAQ
1. Î: Cum puteți testa un jumper cu un singur mod?
R: Cablurile noastre de corecție cu un singur mod au fost testate pentru inspecția la capăt, testarea IL și RL monomod.
2. Î: Sunt aceste cabluri compatibile cu o varietate de module?
R: Da, cablurile LC pot fi compatibile cu SFP, SFP+(BIDI SFP+), XFP, cablurile SC pot fi compatibile cu BIDI SFP, GBIC, X2 și XENPAK.
3. Î: Care este timpul mediu de livrare?
R: Timpul nostru de livrare este controlat în 5 zile lucrătoare pentru produsele obișnuite. Pentru produsele MT, capacitatea noastră este de 3000 de conectori pe zi.
4. Î: Puteți produce conform mostrelor pe care vi le trimitem?
R: Desigur, putem produce conform mostrelor sau desenelor tehnice.
